ЗЕРНОСУШИЛКА ДСП-32 ОТ
ДСП-32 ОТ - зерносушилка шахтного типа.
Сушка просыпаемого через секции зерна происходит благодаря нагнетаемому через короба секций воздуху.

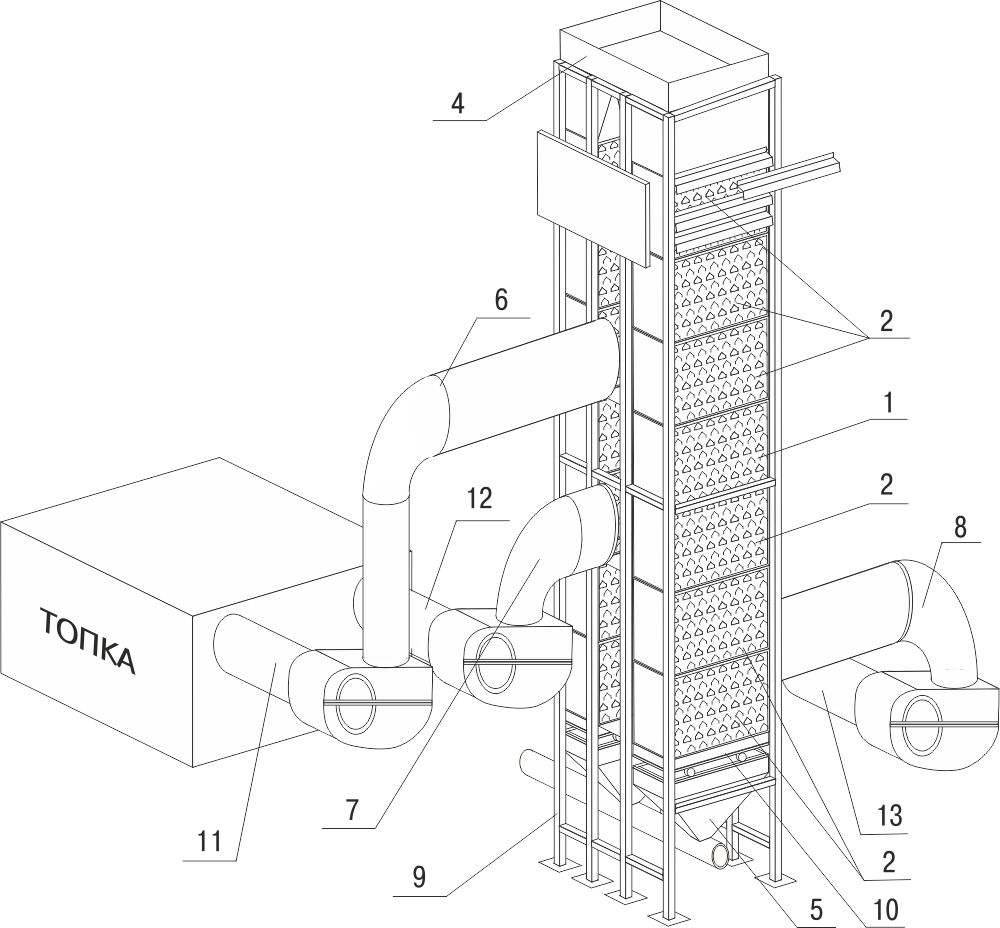

Сушилка ДСП-32 От состоит из:
| Наименование | Количество, шт. | Позиция на схеме |
| Секция обратная |
2 |
1 |
| Секция прамая |
12 |
2 |

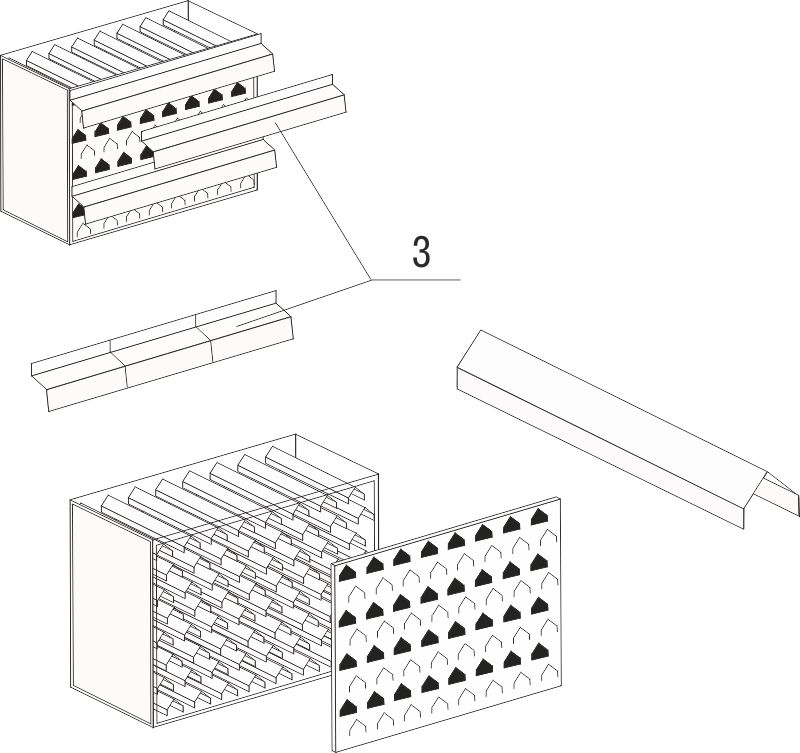

| Козырьки |
1 к-т |
3 |
| Бункер надсушильный (в картах) |
1 к-т |
4 |
| Бункер подсушильный |
2 |
5 |
| Диффузор 1-й ступени горячей зоны |
1 к-т |
6 |
| Рама диффузора 1-й ступени горячей зоны |
1 |
|
| Диффузор 2-й ступени горячей зоны |
1 к-т |
7 |
| Рама диффузора 2-й ступени горячей зоны |
1 |
|
| Диффузор холодной зоны |
1 к-т |
8 |
| Рама диффузора 2-й ступени холодной зоны |
1 |
|
| Каркас шахты |
1 к-т |
9 |
| Выпускной затвор |
1 к-т |
10 |
| Люки лазовые, двери в возд. камеры |
3 к-та |
|
| Каркас ДКТСУ-М-1 |
2 |
|
| Всасывающий воздуховод вентилятора 1-й зоны |
1 |
11 |
| Всасывающий воздуховод вентилятора 2-й зоны |
1 |
12 |
| Всасывающий патрубок вентилятора холодной зоны |
1 |
13 |
| Косынка |
8 |
|
| Анкер |
8 |
|
| Прокладки монтажные |
15,5 кг |
|
| Метизы к секциям |
40 кг |
|
| Двери топки |
2 |

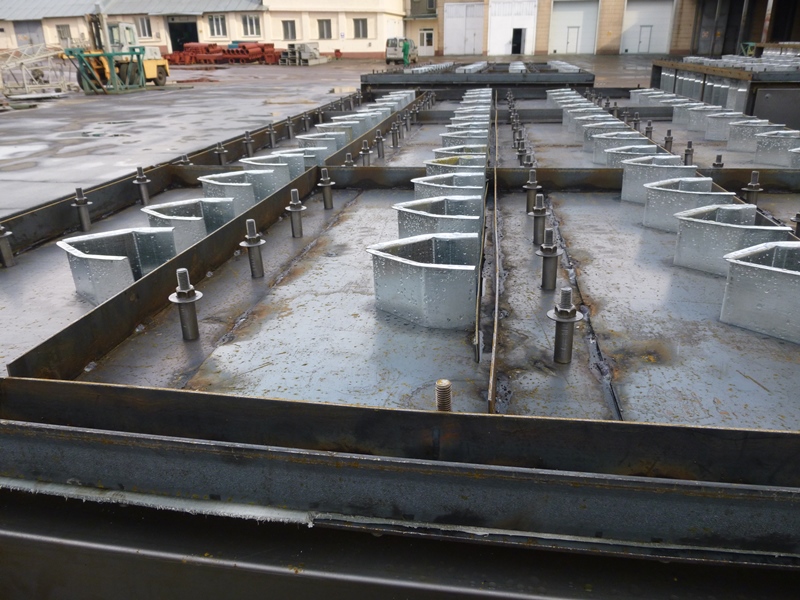

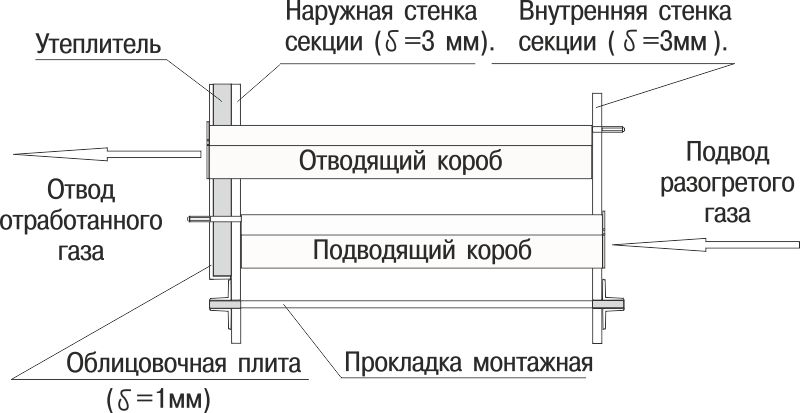

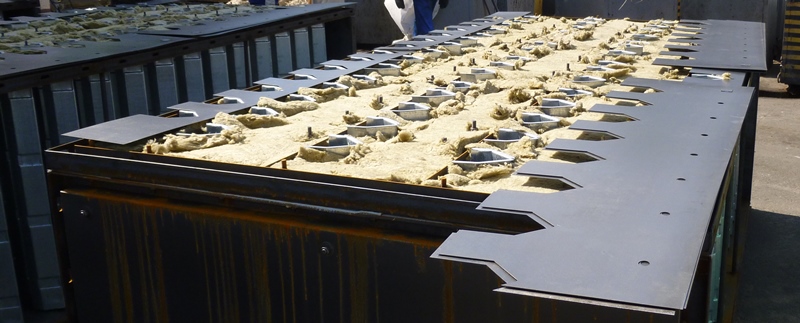

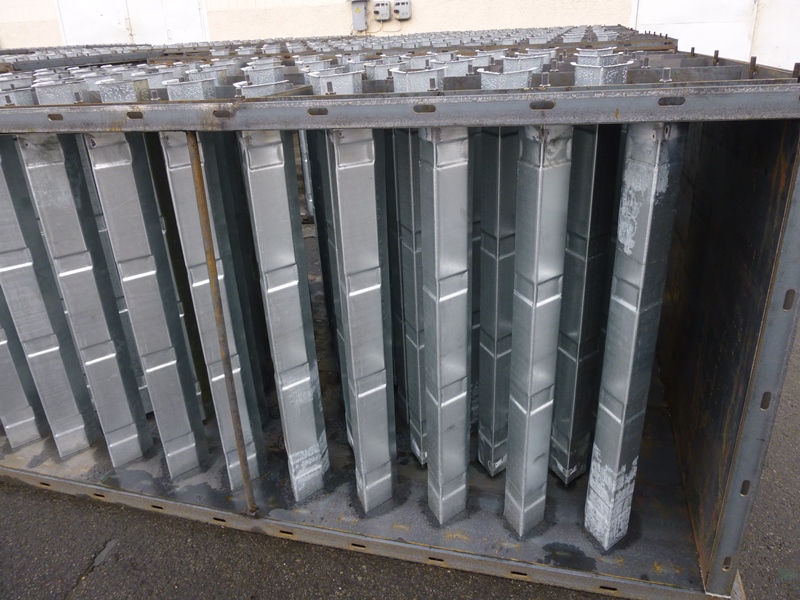

Секция ДСП-32:
В прямой секции:
- подводящих коробов - 60 шт.
- отводящих коробов - 56 шт.
В обратной секции:
- подводящих коробов - 42 шт.
- отводящих коробов - 74 шт.

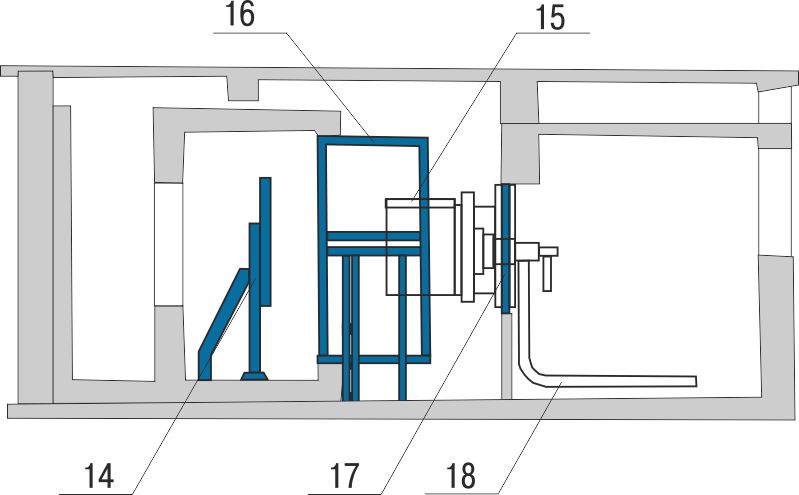

Топка сушилки ДСП-32 От состоит из:
| Наименование | Количество, шт. | Позиция на схеме |
| Отражатель плоский |
1 |
14 |
| Кожух форкамеры |
1 |
15 |
| Кожух кольцевой |
1 |
16 |
| Кожух камеры |
1 |
|
| Рама закладная |
1 |
17 |
| Воздуховод с отводом |
1 |
18 |
| Двери топки |
2 |
